Streamer Electric | Transec – EDP Renovables
La aplicación
Instalación y puesta en marcha del primer sistema de secado en línea Transec de Streamer Electric en España para EDP Renovables en la subestación de Boquerón, Zaragoza
El problema
Tras diversos análisis del aceite de un transformador de 50 MVA ubicado en la subestación de Boquerón, Zaragoza, EDP Renovables encontró que el aceite se encontraba en un estado deficiente, con niveles elevados de contenido de agua.
Existiendo indicios de contaminación física en el aceite, EDP Renovables consideró necesaria la realización de un tratamiento de reacondicionamiento con objeto de restaurar los parámetros del aceite a unos niveles normales, ya que en estas circunstancias se veían comprometidas tanto la seguridad como la continuidad del servicio del transformador.
La solución
EDP Renovables contactó con el equipo de Krilinex Power Solutions, convirtiéndose en la primera compañía eléctrica en España en instalar un equipo de secado en línea Transec de la compañía suiza Streamer Electric.

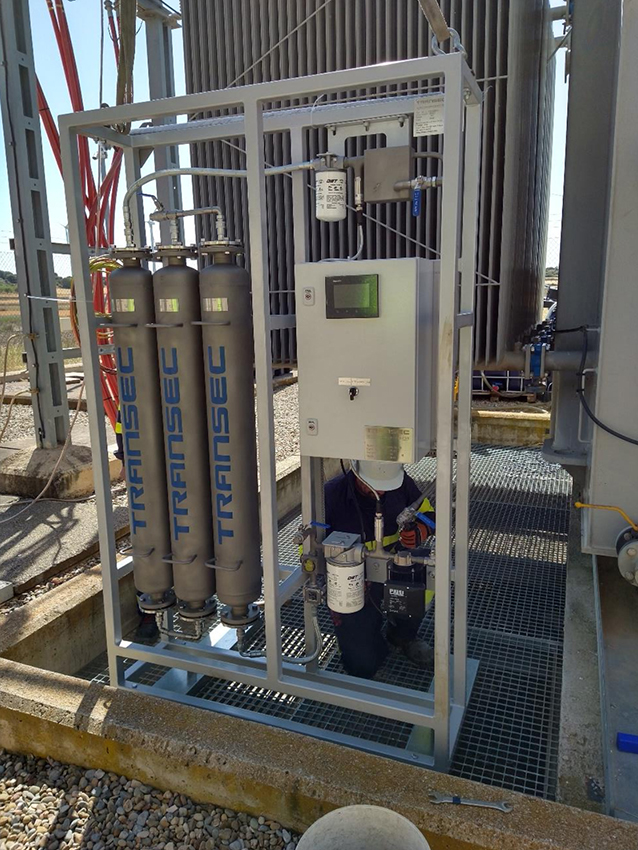

El sistema Transec realiza el secado del aceite mientras el transformador se encuentra en servicio. Permite mantener el papel aislante permanentemente seco, prolongando la vida útil del transformador. Se instaló una tubería de entrada y una de salida de aceite desde el transformador al Transec asegurando la no entrada de aire al transformador mediante un desaireador. La bomba interna en el Transec permite la recirculación de aceite a través de los cilindros de absorción, que eliminan la humedad del aceite. El aceite pasa a través de un filtro de partículas para garantizar su limpieza antes de volver al transformador.

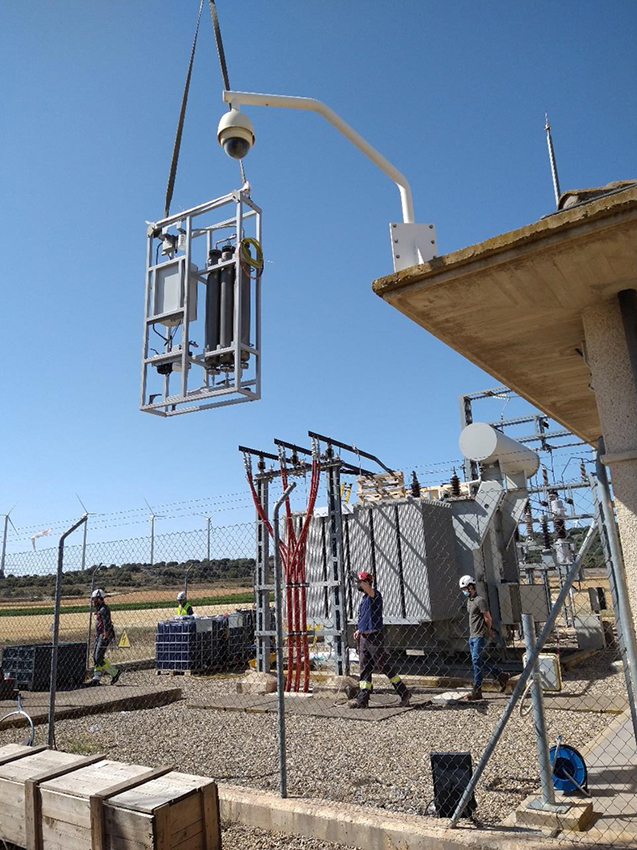

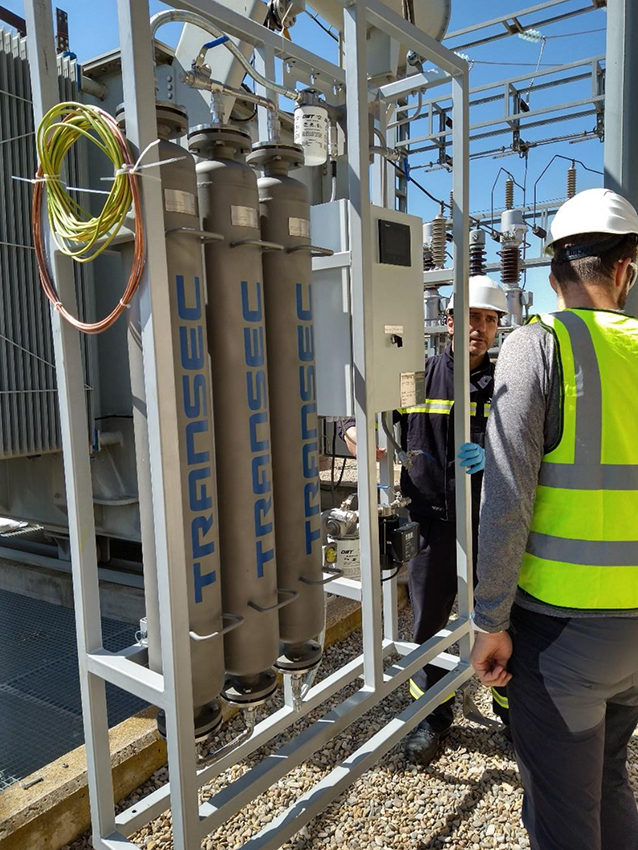

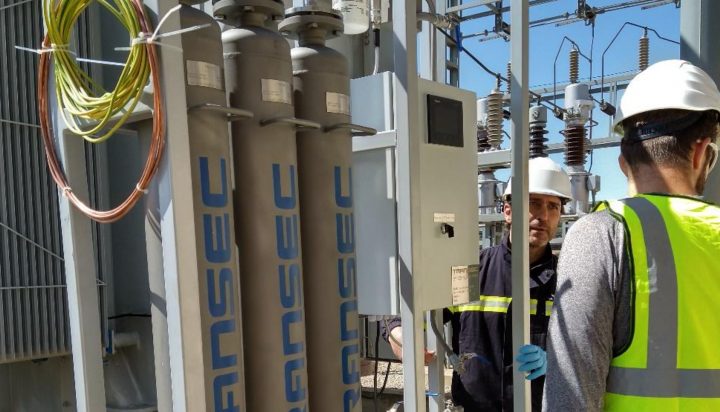

El equipo llevó a cabo tanto la instalación como la puesta en marcha del Transec bajo la supervisión de Jean-Baptiste Frain, Jefe de Marketing de Producto de la compañía Streamer
Los resultados
EDP Renovables mostró su satisfacción con el trabajo realizado. Se siguieron al detalle los procedimientos de instalación y se aportó formación para una mayor familiarización del cliente con el equipo.
Como resultado, el transformador se encuentra trabajando actualmente extrayendo humedad del aceite y papel aislante de manera continua, manteniendo valores de voltaje de ruptura elevados y aumentando su vida útil. El sistema Transec fue instalado sin necesidad de sacar el transformador de servicio.
